Poteaux en béton armé (BA), potelets et pannes T ou R
Éléments porteurs indispensables, les poteaux en béton armé garantissent la stabilité et la résistance mécanique des bâtiments à usage industriel, logistique et commercial.
Quant aux pannes, ce sont des éléments de structure verticaux, qui constituent la structure porteuse d’une toiture. En effet, leur rôle est de supporter la couverture de la toiture tout en transmettant aux éléments porteurs les différentes charges qui agissent sur la toiture. Ce sont donc des éléments de structure destinés à la réalisation de l’ossature d’ouvrages, faits en béton.
Les plus Rector
- Stabilité de la structure
- Mise en œuvre rapide
Documentations Poteaux en béton armé (BA), potelets et pannes T ou R

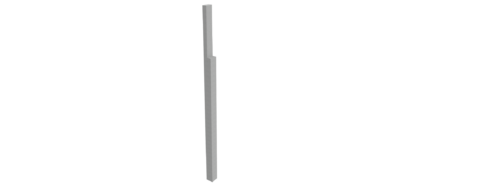

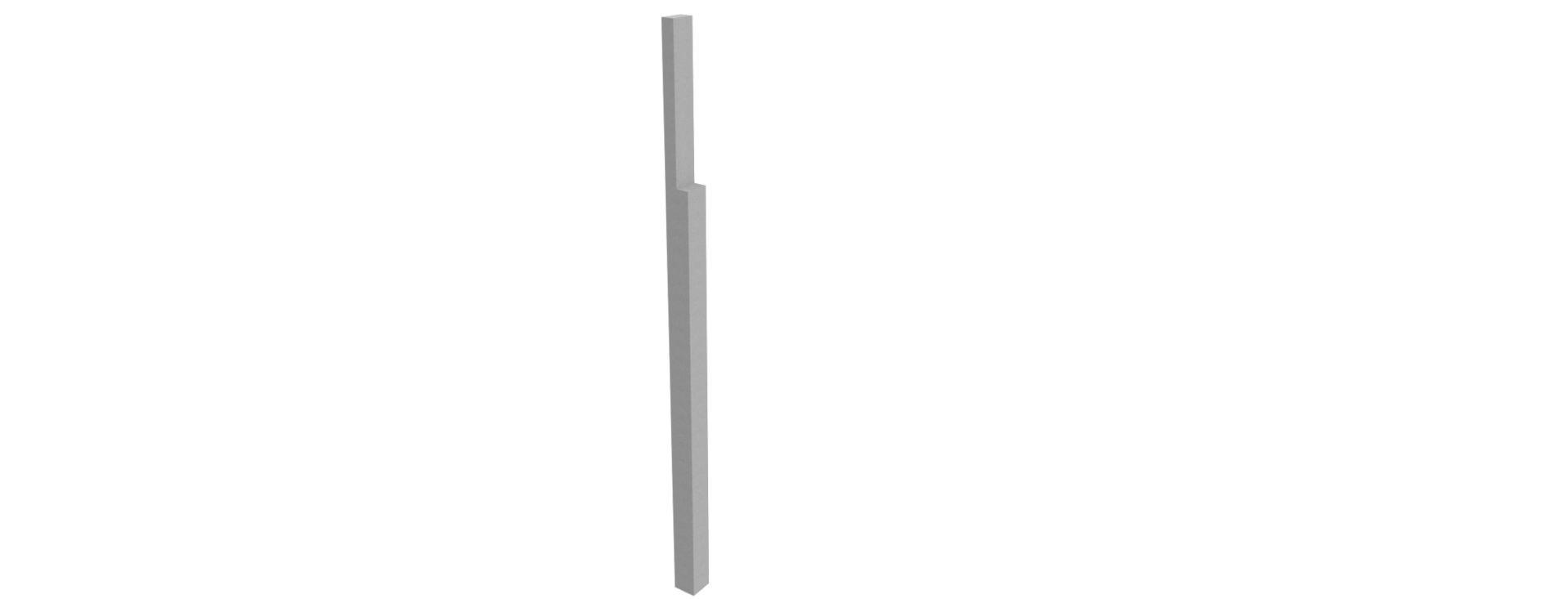

Poteaux en béton armé (BA)

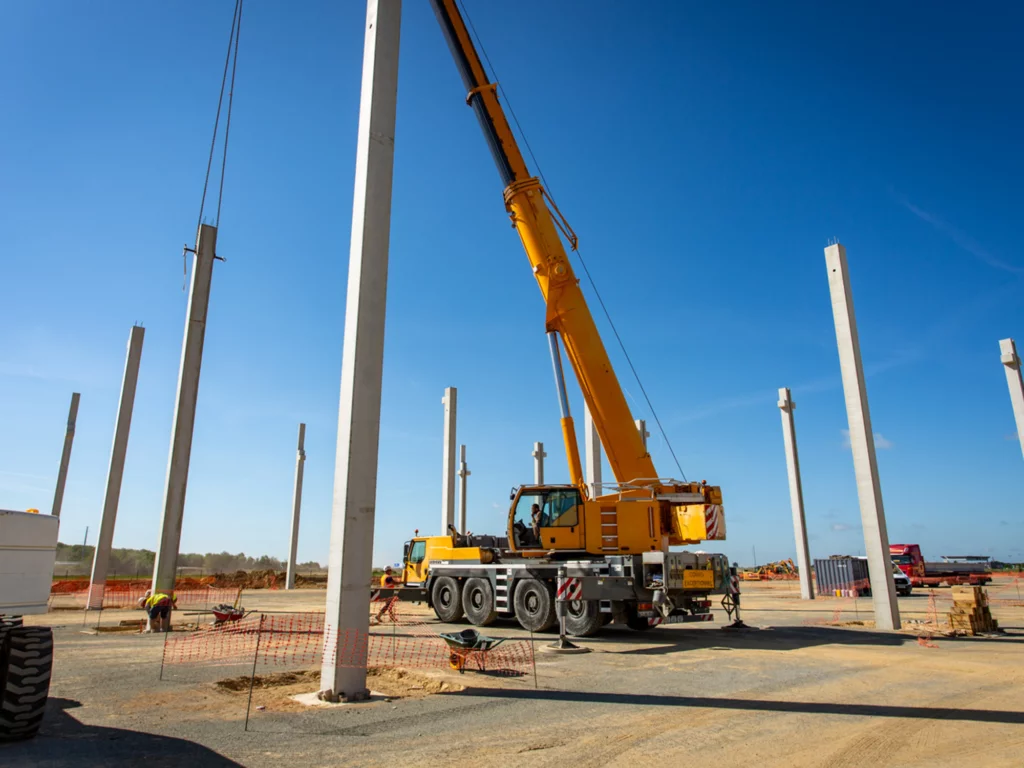

Les poteaux en béton armé sont des éléments verticaux de structure, de section carrée ou rectangulaire, destinés à transmettre les charges vers les fondations et à reprendre les efforts horizontaux de l’ouvrage. Ils assurent ainsi la stabilité et la solidité globale du bâtiment.
L’assemblage avec les fondations s’effectue par encuvement ou par brochage, selon la configuration du projet et la nature des sols. L’assemblage avec les poutres est réalisé par brochage en tête de poteau pour les poutres porteuses, et par appui sur corbeaux pour les poutres intermédiaires, notamment dans le cas de planchers techniques ou de niveaux intermédiaires.
Certaines configurations, notamment en grande hauteur, exigent la fabrication des produits en plusieurs sous-éléments, assemblés sur chantier.
Optimisation des charges et des efforts
Les poteaux BA, généralement encastrés en pied, assurent la transmission directe des charges vers les fondations. Ils peuvent également absorber tout ou partie des efforts latéraux et reprendre les charges de ponts roulants, ce qui les rend parfaitement adaptés aux bâtiments industriels et logistiques.
Gain de temps à la mise en œuvre
Les poteaux BA de structure peuvent intégrer un à trois corbeaux par niveau, ce qui permet de simplifier et d’accélérer le montage sur chantier. Les douilles et armatures en attente sont positionnées en usine, garantissant une précision optimale et une mise en œuvre sécurisée.
Ils s’intègrent parfaitement avec les panneaux coupe-feu, poutres, planchers, prédalles, dalles alvéolées et les longrines.
Potelets en béton précontraint
Les potelets en béton précontraint sont des composants complémentaires de la charpente. Ils jouent un rôle en tant qu’appuis intermédiaires, indispensables pour la fixation du bardage ou de cloisons coupe-feu.
Les potelets verticaux en béton précontraint, de sections rectangulaires, comprennent :
– des armatures principales en acier à Haute Limite d’Elasticité (HLE)
– des armatures passives à haute adhérence
La section rectangulaire des potelets est chanfreinée aux quatre angles, avec un coffrage sur trois faces et un talochage sur une face.
Les potelets en béton précontraint peuvent également comporter des baïonnettes en béton en tête, de hauteurs variables.

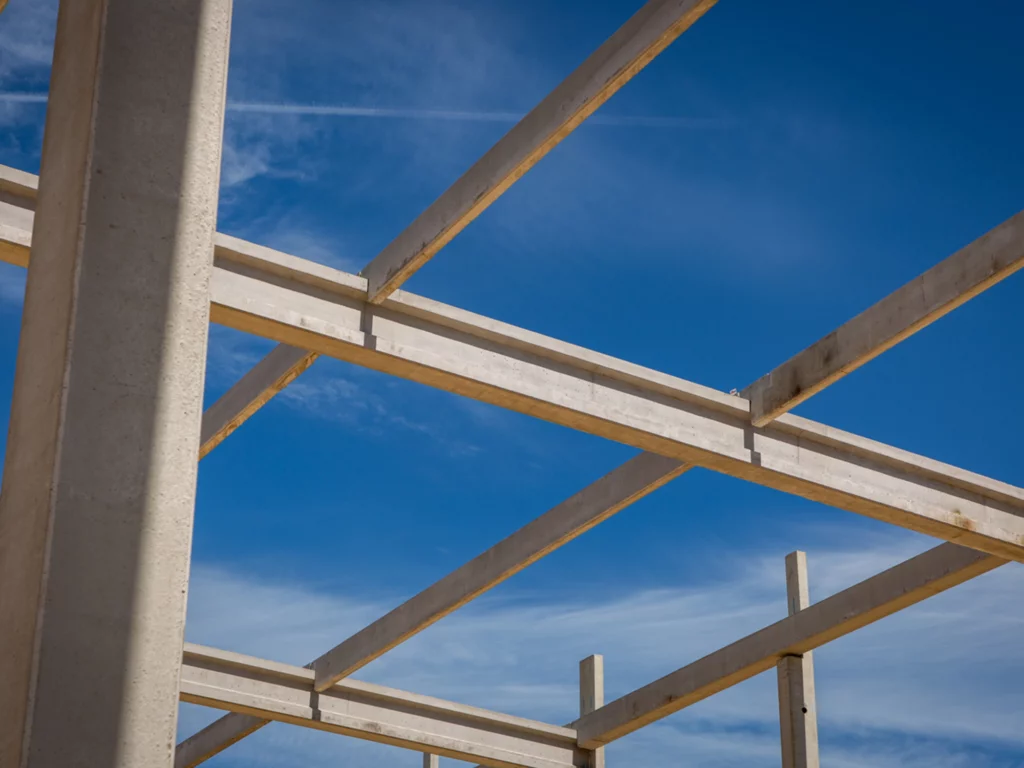

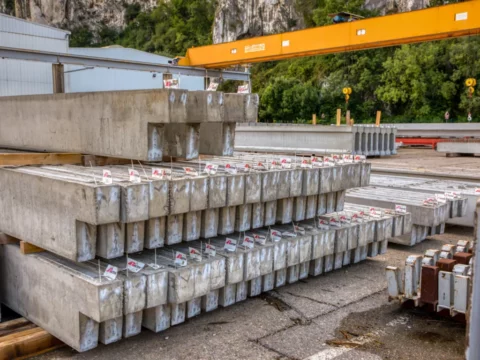

Pannes T & R

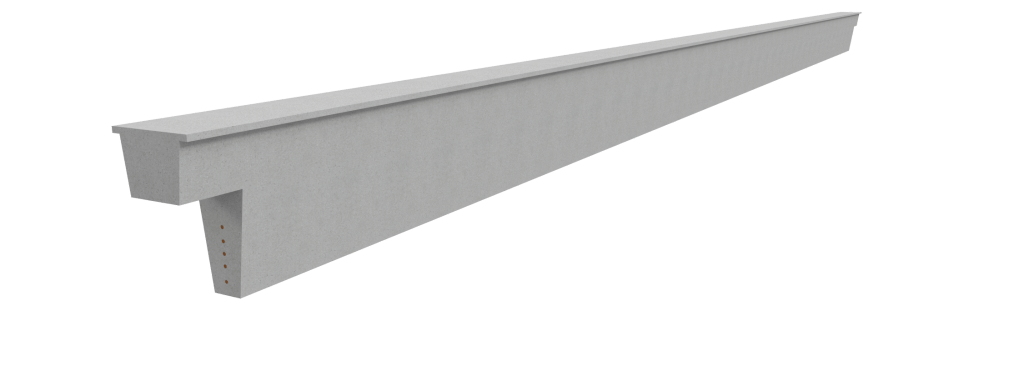

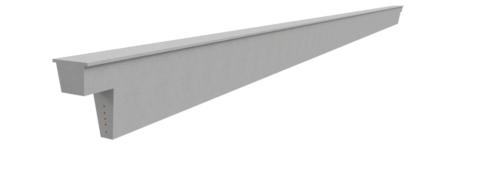

Les pannes T ont un profil trapézoïdal et sont en béton précontraint. Elles reposent sur les poutres. Elles sont destinées à supporter la couverture, généralement constituée d’un bac acier, avec ou sans isolation thermique. Un profil métallique est incorporé en partie supérieure de la panne T pour assurer la fixation du bac acier. Généralement, les pannes sont grugées en extrémité afin de réduire la hauteur d’encombrement du bâtiment.

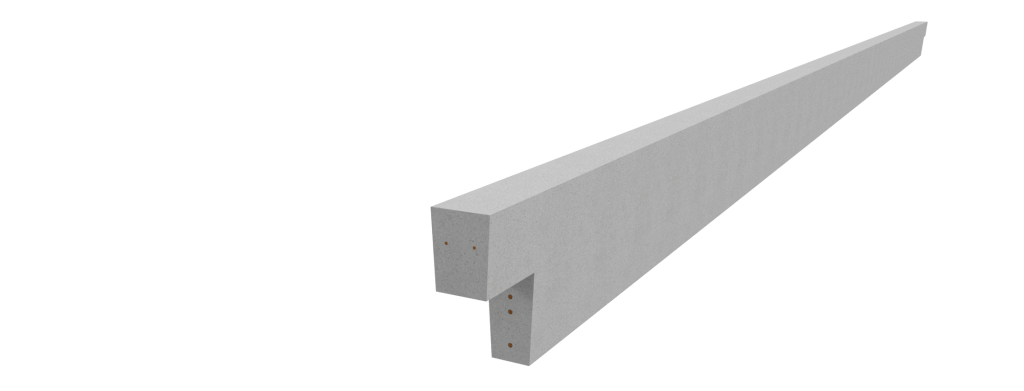

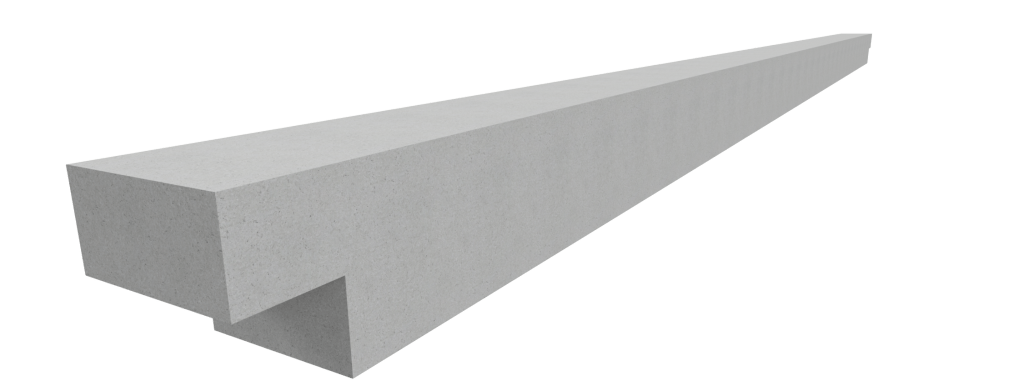

Les pannes R sont rectangulaires et se posent en rive. Elles sont fabriquées sur mesure, car la section change en fonction de la portée. Les pannes R sont essentiellement destinées à la reprise des efforts de vent.
